Geomagic Design X: как воспроизвести разнонаправленные трубы?

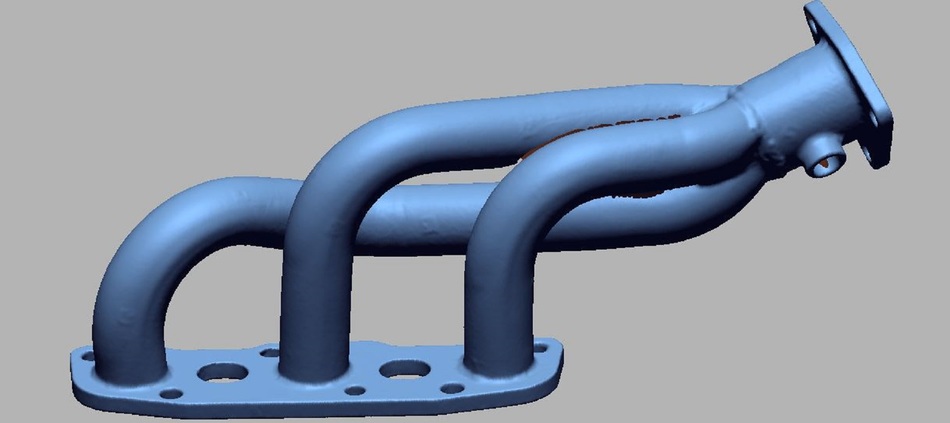

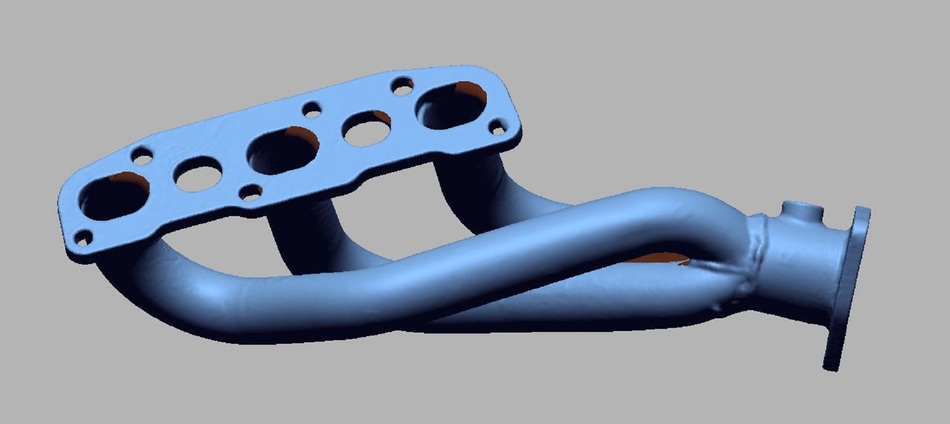

На основе скана автомобильного коллектора необходимо построить гнутые разнонаправленно трубы. Как это сделать?

Для подобных случаев есть очень простой алгоритм:

1. При разбиении на области необходимо уменьшить чувствительность системы (движки чувствительности), это позволит уменьшить число зон разбиения
2. После этого объединяем мелкие зоны в одну

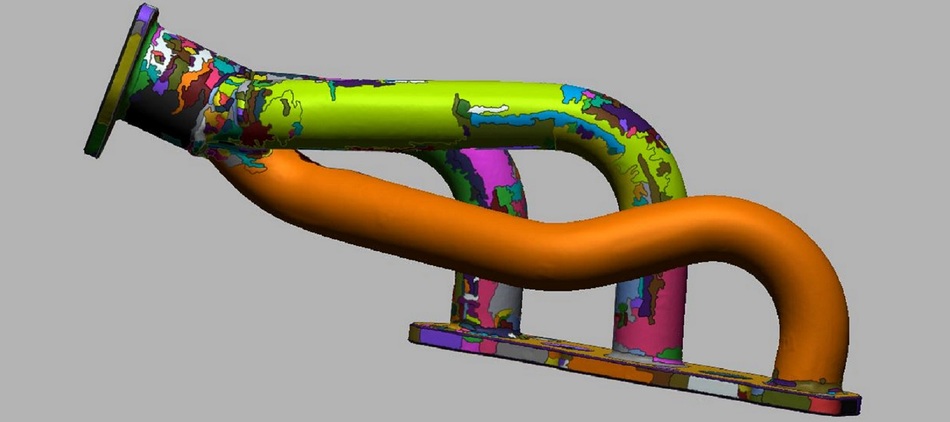

3. Цель — каждую трубу превратить в единую зону

4. После этого воспользоваться инструментом «Мастер построения трубы» (находится: Меню\вставить\мастер моделирования\мастер построения трубы)
5. Указать на единую область трубы
6. Система сама впишет единую трубу и построит поверхность
