Geomagic Design X: большая погрешность, возникающая при вытягивании и вращении детали – следствие кривой детали или ошибка сканирования?

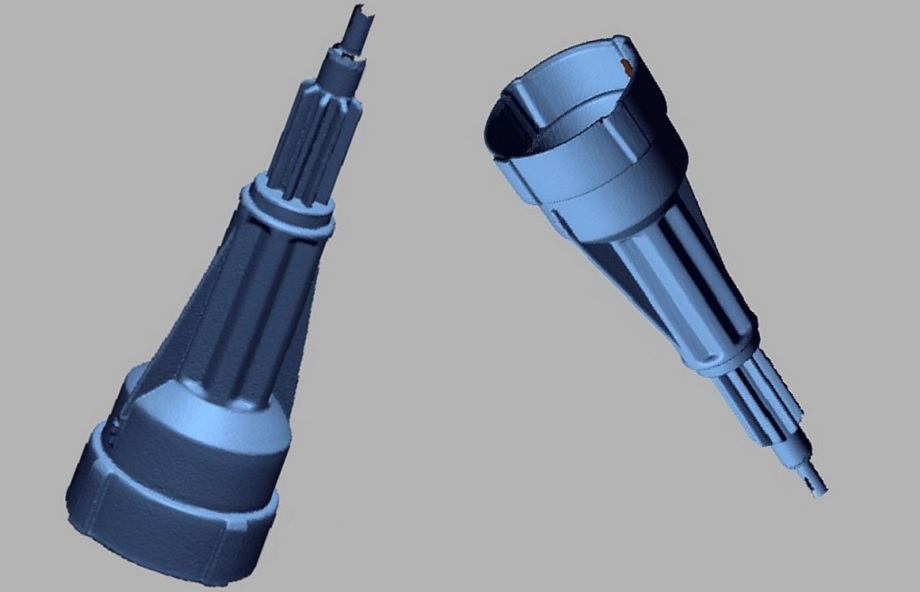

Если при разбиении отсканированной детали на примитивы в Geomagic Design X для построения вспомогательной плоскости и вектора нет подходящих плоскостей и цилиндров, имеющих между собой угол, близкий к 90°, как на примере ниже:
Можно поступить следующим образом:
- Построить плоскость для эскиза (в нем вы будете рисовать свой скетч), и извлечь ось цилиндра
- При вытягивании скетча указать специальное направление в виде извлеченной оси
- Пренебречь деформацией детали и строить идеально ровную модель (степень достоверности определяете вы сами)
