Почему возникает проблема с позиционированием скана в осях координат?
Обычно это происходит из‑за того, что базовые элементы (ось симметрии и плоскость) не перпендикулярны.
Следуя алгоритму ниже, это можно исправить:
- Найдите ось цилиндра, предварительно сжав эту область, для того чтобы он лучше определялся
- Получите вектор

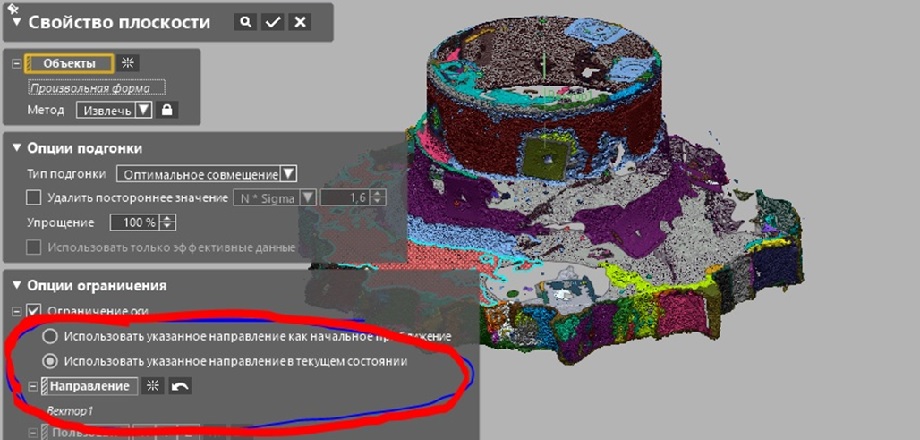

- Далее извлеките плоскость основания, принудительно задав ей направление перпендикулярное вектору

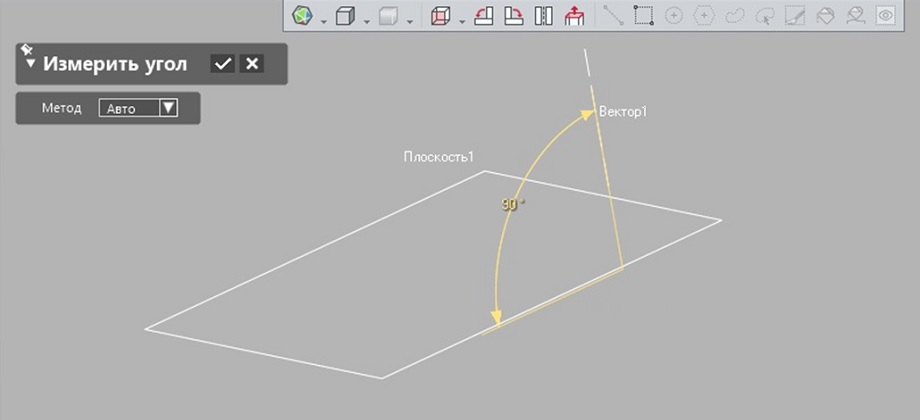

- Проверьте равен ли угол между вектором и плоскостью 90 градусам
- Найдите ось цилиндра, предварительно сжав эту область, для того чтобы он лучше определялся
- Получите вектор

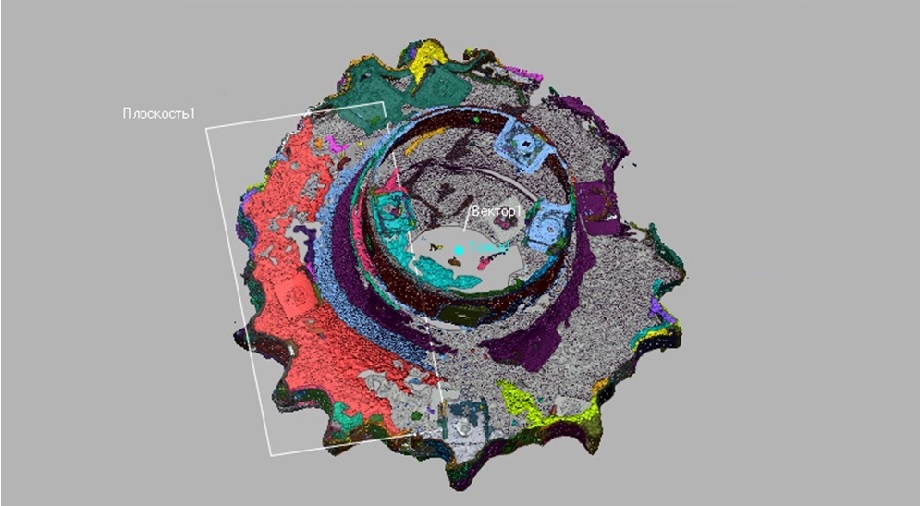

- Найдите точки пересечения вектора и плоскости
- В завершение сделайте выравнивание X‑Y‑Z, расположение — точка, X — вектор, Z — плоскость
